GWJ41H国标波纹管截止阀
国标波纹管截止阀 技术规范 结构形式 BB-BG-OS Y 驱动方式 手动 电动 设计标准 GB12235 结构长度 GB12221 连接法兰 GB9113、JB/T79、HG20596 试验和检验 JB/T 9092、GB/T13927 国标波纹管截止阀 性能规...
免费询价
24小时免费质询电话13771248999
- 产品详情
国标波纹管截止阀 技术规范
|
结构形式
|
BB-BG-OS & Y
|
|
驱动方式
|
手动
|
|
电动
|
|
|
设计标准
|
GB12235
|
|
结构长度
|
GB12221
|
|
连接法兰
|
GB9113、JB/T79、HG20596
|
|
试验和检验
|
JB/T 9092、GB/T13927
|
国标波纹管截止阀 性能规范
|
公称压力
（MPa） |
壳体试验压力
（MPa） |
密封试验压力
(MPa) |
适用温度
(℃) |
|
1.6
|
2.4
|
1.76
|
≤350℃
|
|
2.5
|
3.75
|
2.75
|
|
|
4.0
|
6.0
|
4.4
|
|
|
6.4
|
9.6
|
7.04
|
国标波纹管截止阀 主要零件材料
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
2
|
阀瓣
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
3
|
轴销
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
4
|
阀杆
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
5
|
波纹管组件
|
1Cr18Ni9Ti、304、316、304L、316L
|
|
6
|
垫片
|
柔性石墨+不锈钢、PTFE
|
|
7
|
阀盖
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
8
|
双头螺栓
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV |
|
9
|
六角螺母
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV |
|
10
|
填料
|
柔性石墨
|
|
11
|
填料压盖
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
12
|
阀杆螺母
|
铜合金
|
|
13
|
手轮
|
WCB、QT400-18
|

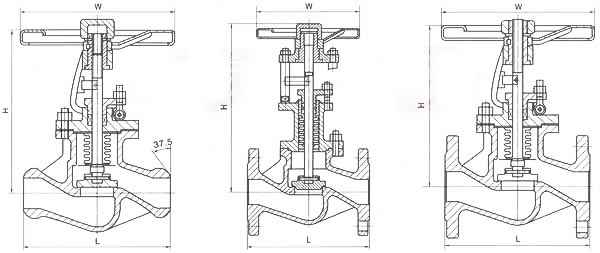

国标波纹管截止阀 主要外形尺寸
|
型号
|
GWJ41-16
|
||||||||||||||
|
压力等级
|
PN16
|
||||||||||||||
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
13.5
|
19
|
26
|
36
|
46
|
74
|
102
|
168
|
270
|
420
|
620
|
|
型号
|
GWJ41-25
|
||||||||||||||
|
压力等级
|
PN25
|
||||||||||||||
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14
|
20
|
27
|
37
|
48
|
77
|
105
|
172
|
3100
|
520
|
690
|
|
型号
|
GWJ41-40
|
||||||||||||||
|
压力等级
|
PN40
|
||||||||||||||
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14.5
|
21
|
28
|
39
|
50
|
80
|
108
|
176
|
350
|
590
|
790
|
