波纹管闸阀 技术参数 公称压力（MPa） 壳体试验压力（MPa） 密封试验压力(MPa) 适用温度(℃) 使用介质 1.6 2.4 1.76 le;350℃ 水、蒸汽、油品等 2.5 3.75 2.75 4.0 6.0 4.4 6.4 9.6 7.04 波纹管闸阀 主要...
免费询价
24小时免费质询电话13771248999
- 产品详情
波纹管闸阀 技术参数
|
公称压力（MPa）
|
壳体试验压力（MPa）
|
密封试验压力(MPa)
|
适用温度(℃)
|
使用介质
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
||
|
4.0
|
6.0
|
4.4
|
||
|
6.4
|
9.6
|
7.04
|

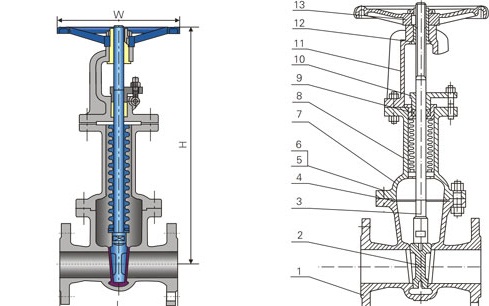

波纹管闸阀 主要零件材料
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
2
|
阀板
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
3
|
阀杆
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
4
|
波纹管组件
|
1Cr18Ni9Ti、304、316、304L、316L
|
|
5
|
支架
|
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
|
|
6
|
垫片
|
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
|
|
7
|
阀盖
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
8
|
六角螺母
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
|
|
9
|
双头螺栓
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
|
|
10
|
填料
|
柔性石墨
|
|
11
|
填料压盖
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
12
|
阀杆螺母
|
铜合金
|
|
13
|
手轮
|
WCB QT400-18
|
波纹管闸阀 主要外形尺寸
|
型号
|
WZ41-16
|
||||||||||||||
|
压力等级
|
PN16
|
||||||||||||||
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
950
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
8
|
9
|
10
|
15
|
22
|
30
|
43
|
57
|
73
|
105
|
150
|
190
|
270
|
380
|
480
|
|
型号
|
WZ41-25
|
||||||||||||||
|
压力等级
|
PN25
|
||||||||||||||
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
9
|
10
|
12
|
17
|
23
|
34
|
50
|
65
|
82
|
115
|
165
|
210
|
300
|
420
|
540
|
|
型号
|
WZ41-40
|
||||||||||||||
|
压力等级
|
PN40
|
||||||||||||||
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
9
|
10
|
12
|
18
|
25
|
38
|
53
|
70
|
88
|
125
|
175
|
225
|
310
|
440
|
560
|
