ZDLS电子式电动角形调节阀
电子式电动高压角形调节阀 主要技术参数 公称通径(mm) 6 10 15 25 阀座直径(mm) 3 4 6 4 5 7 8 10 6 7 8 10 12 7 8 10 12 16 20 流量系数Kv 0.04 0.1 0.1 0.4 0.4 1 1.6 2.5 4 6.3 8 0.16 0.4 0.16 1 1.6 2.5 0.63 1 1.6 2.5 4...
免费询价
24小时免费质询电话13771248999
- 产品详情
电子式电动高压角形调节阀 主要技术参数
|
公称通径(mm)
|
6
|
10
|
15
|
25
|
|||||||||||||||
|
阀座直径(mm)
|
3
|
4
|
6
|
4
|
5
|
7
|
8
|
10
|
6
|
7
|
8
|
10
|
12
|
7
|
8
|
10
|
12
|
16
|
20
|
|
流量系数Kv
|
0.04
|
0.1
|
|
0.1
|
0.4
|
|
|
|
0.4
|
|
|
|
|
1
|
1.6
|
2.5
|
4
|
6.3
|
8
|
|
|
0.16
|
0.4
|
0.16
|
|
1
|
1.6
|
2.5
|
0.63
|
1
|
1.6
|
2.5
|
4
|
|
|
|
|
|
|
|
|
0.063
|
0.25
|
|
0.25
|
0.63
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公称通径(mm)
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||||||||||
|
阀座直径(mm)
|
16
|
20
|
30
|
20
|
38
|
30
|
50
|
38
|
65
|
50
|
80
|
65
|
100
|
65
|
125
|
100
|
150
|
125
|
200
|
|
流量系数
|
6.3
|
8
|
16
|
8
|
25
|
16
|
40
|
25
|
63
|
40
|
100
|
63
|
160
|
100
|
250
|
160
|
400
|
250
|
600
|
|
可调范围
|
Kv值<18时 r="20：1；Kv值">18时 R=30：1
|
||||||||||||||||||
|
公称压力
|
1.6、4.0、6.4、10、16、22、32MPa
|
||||||||||||||||||
|
阀芯形式
|
套筒导向单座柱塞型阀芯
|
||||||||||||||||||
|
流量特性
|
直线
|
||||||||||||||||||
|
作用形式
|
电开式、电关式
|
||||||||||||||||||
|
工作温度
|
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
|
||||||||||||||||||
|
法兰标准
|
符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产
|
||||||||||||||||||
|
控制信号
|
4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关)
|
||||||||||||||||||
|
电 源
|
S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关)
|
||||||||||||||||||
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|||||
|
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系数Kv
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
可调范围
|
30：1
|
|||||||||||||||
|
公称压力
|
标准产品1.6、4.0、6.4MPa；
|
|||||||||||||||
|
阀芯形式
|
单座柱塞型阀芯
|
|||||||||||||||
|
流量特性
|
直线、等百分比
|
|||||||||||||||
|
工作温度
|
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
|
|||||||||||||||
|
法兰标准
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产
|
|||||||||||||||
注：工作温度、公称压力、公称通径超出列表范围的产品可与本公商洽解决。
电子式电动高压角形调节阀 允许压差
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||||||
|
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
执行机构
|
允许压差△P（MPa）
|
||||||||||||||||
|
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
|
|
配PSL
|
361LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
361LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
|
|
361LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
|
|
361LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
|
注：（1）实际配置需根据具体工艺参数确定。
（2）如果允许压差不清楚或最大工作压差超出列表范围，请与我们联系，采取适当的方法可解决。

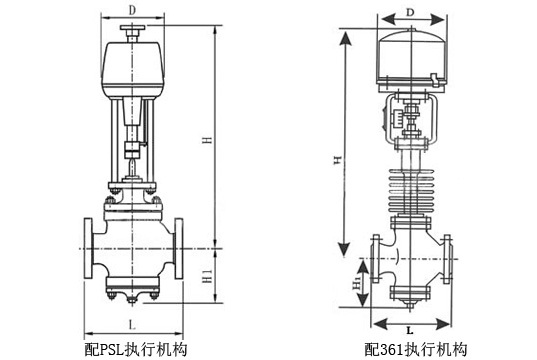

电子式电动高压角形调节阀 主要外形尺寸
|
公称通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
L1(mm)
|
98
|
105
|
105
|
120
|
135
|
190
|
225
|
270
|
315
|
367
|
|
||
|
L2(mm)
|
PN1.6MPa
|
85
|
95
|
115
|
115
|
130
|
145
|
155
|
175
|
200
|
240
|
300
|
|
|
PN4.0MPa
|
85
|
95
|
115
|
115
|
130
|
145
|
155
|
175
|
200
|
240
|
300
|
||
|
PN6.4MPa
|
100
|
115
|
130
|
130
|
150
|
170
|
190
|
215
|
250
|
275
|
325
|
||
|
配PSL
|
H(mm)
|
普通型
|
753
|
761
|
789
|
778
|
793
|
819
|
858
|
893
|
921
|
951
|
956
|
|
散热片型
|
883
|
891
|
919
|
908
|
923
|
892
|
1021
|
1056
|
1120
|
1150
|
1156
|
||
|
D(mm)
|
176
|
||||||||||||
|
重量(KG)
|
13.5
|
22.5
|
25.5
|
|
29.5
|
50
|
60
|
78
|
119
|
157
|
255
|
||
|
配361L
|
H(mm)
|
普通型
|
516
|
542
|
552
|
|
688
|
744
|
783
|
818
|
976
|
1006
|
1036
|
|
散热片型
|
646
|
654
|
682
|
|
818
|
907
|
946
|
981
|
1175
|
1205
|
1235
|
||
|
D(mm)
|
225
|
310
|
|||||||||||
|
重量(KG)
|
21
|
30
|
33
|
41
|
45
|
65
|
75
|
93
|
172
|
210
|
308
|
||
注：此表数据为标准配置数据，会因执行机构配置不同而变化
