ZJHM气动套筒调节阀
气动套筒调节阀 主要技术参数 公称通径mm 25 40 50 65 80 100 150 200 250 300 350 400 阀座直径mm 25 32 40 50 65 80 100 125 150 200 250 300 可与本公司 商洽生产 额定流量 系数Kv 直线 11 17.6 27.5 44 69 110 176...
免费询价
24小时免费质询电话13771248999
- 产品详情
气动套筒调节阀 主要技术参数
|
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
||||
|
阀座直径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可与本公司
商洽生产 |
|||
|
额定流量
系数Kv |
直线
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|||
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
||||
|
公称压力MPa
|
0.6 1.6 4.0 6.4
|
|||||||||||||||
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
|
|||||||||
|
流量特性
|
直线、等百分比、快开型
|
|||||||||||||||
|
介质温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
|||||||||||||||
|
法兰标准
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
|||||||||||||||
|
阀体材质
|
PN
(MPa) |
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|||||||||||||
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||
|
阀体型式
|
直通单座铸造球型阀
|
|||||||||||||||
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||
|
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
|||||||||||||||
|
可调比R
|
50:1
|
|||||||||||||||
|
气源接头
|
M16×1.5
|
|||||||||||||||
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
气动套筒调节阀 主要零件材料
|
零件名称
|
材料
|
温度范围
|
|
阀体上阀盖
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-40～600℃
|
|
|
阀芯、阀座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡胶夹增强涤沦织物
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
膜 盖
|
A3
|
|
气动套筒调节阀 执行机构主要技术参数
|
型 号
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
|
行 程mm
|
16
|
25
|
40
|
60
|
|
弹簧范围KPa
|
20～100(标准)；40～200；80～240；20～60；60～100
|
|||
气动套筒调节阀 性能指标
|
项目
|
指标值
|
项目
|
指标值
|
|
||||
|
基本误差％
|
不带定位器
|
±5.0
|
始
终 点 偏 差 ％ |
气关
|
不带定位器
|
始点
|
±5.0
|
|
|
终点
|
±2.5
|
|
||||||
|
带定位器
|
±1.0
|
带定位器
|
始点
|
±1.0
|
|
|||
|
终点
|
±1.0
|
|
||||||
|
回差％
|
不带定位器
|
3.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
|
|
|
终点
|
±5.0
|
|
||||||
|
带定位器
|
1.0
|
带定位器
|
始点
|
±1.0
|
|
|||
|
终点
|
±1.0
|
|||||||
|
死区％
|
不带定位器
|
3.0
|
|
|||||
|
带定位器
|
0.4
|
允许泄漏量L/h
|
1×10-3×
阀额定 容量 |
|
||||
|
额定行程偏差％
|
±2.5
|
|
||||||
注：本产品执行GB/T4213-92国家标准。
气动套筒调节阀 允许压差
|
开关
方式 |
执行
机构 型号 |
弹簧
范围 KPa |
气源
压力 KPa |
需
要 附 件 |
公称通径（阀座直径）mm
|
|||||||
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|||||
|
气
关 |
ZHA-22
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
3.00
6.4 6.4 |
|
|
|
|
|
|
|
|
ZHA-23
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
|
2.25
6.4 6.4 |
1.95
6.4 6.4 |
|
|
|
|
|
|
|
ZHA-34
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
|
|
|
2.36
6.4 6.4 |
2.04
6.4 6.4 |
1.67
6.4 6.4 |
|
|
|
|
ZHA-45
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
|
|
|
|
|
|
1.41
6.4 6.4 |
1.14
6.4 6.4 |
|
|
气
开 |
ZHA-22
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
1.5
4.5 6.4 |
|
|
|
|
|
|
|
ZHA-23
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
1.13
3.38 6.40 |
0.98
2.93 6.4 |
|
|
|
|
|
|
ZHA-34
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
|
1.18
3.54 6.4 |
1.02
3.06 6.4 |
0.84
2.51 5.85 |
|
|
|
|
ZHA-45
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
|
|
|
|
0.71
2.12 4.94 |
0.57
1.71 4.00 |
|
注：1、P－阀门定位器；R－压力继动器。
2、允许压差为阀关闭P2=0状态，△P的最大值。
3、最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。
2、允许压差为阀关闭P2=0状态，△P的最大值。
3、最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。
可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

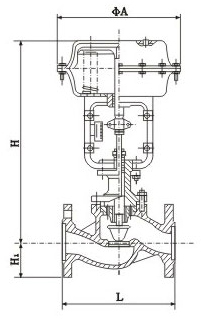

气动套筒调节阀 主要外形尺寸
|
