ZDLQ(X)电子式电动三通调节阀
电子式电动三通调节阀技术参数 公称通径mm 合流 25 32 40 50 65 80 100 125 150 200 250 300 分流 25 32 40 50 65 80 100 125 150 200 250 300 阀座通径mm 26 32 40 50 65 80 100 125 150 200 250 300 额定流量系数kv 合流...
免费询价
24小时免费质询电话13771248999
- 产品详情
电子式电动三通调节阀 技术参数
|
公称通径mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
阀座通径mm
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量系数kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
|
公称压力(MPa)
|
0.6,1.6， 2.5， 4.0， 6.4
|
||||||||||||
|
行程(mm)
|
16
|
25
|
40
|
60
|
100
|
||||||||
|
流量特性
|
直线
|
||||||||||||
|
工作温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
||||||||||||
|
法兰尺寸
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
|
||||||||||||
|
阀体材质
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
||||||||||||
|
阀芯材质
|
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
|
||||||||||||
|
阀体型式
|
三通双座铸造球型阀
|
||||||||||||
|
上阀盖型式
|
普通式（常温），散热片式（中温），长颈式（低温）
|
||||||||||||
|
配用电动执
行机构型号 |
PSL
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
|||||||
|
361L
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65
|
361LSC-99
|
||||||||
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
|
|||||||||
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
电子式电动三通调节阀 执行机构技术参数
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
||||
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08 |
1000
|
800
800 |
0.25
|
4.2
4.2 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 |
|
202
|
361LSA-20
361LXA-20 |
2000
|
2000
2000 |
0.50
|
2.1
2.1 |
||
|
204
|
361LSB-30
361LXB-30 |
4500
|
3000
3000 |
0.50
|
3.5
3.5 |
||
|
208
|
361LSB-50
361LXB-50 |
8000
|
5000
5000 |
1.00
|
1.7
1.7 |
||
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
||
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
||
电子式电动三通调节阀 性能指标
|
项目
|
指标值
|
||
|
基本误差％
|
±2.5
|
||
|
回差％
|
2.5
|
||
|
死区％
|
1.0
|
||
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
||
|
电关
|
始点
|
±2.5
|
|
|
终点
|
±2.5
|
||
|
可调范围
|
30：1
|
||
|
额定行程偏差％
|
2.5
|
||
|
允许泄量L/H
|
符合JB/T7387-94 IV级 小于额定容量的10-4
|
||
电子式电动三通调节阀 允许压差
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允许压差MPa
|
3.32
|
2.20
|
2.20
|
1.41
|
1.38
|
0.94
|
0.61
|
0.51
|
0.36
|
0.20
|
0.19
|
0.13
|

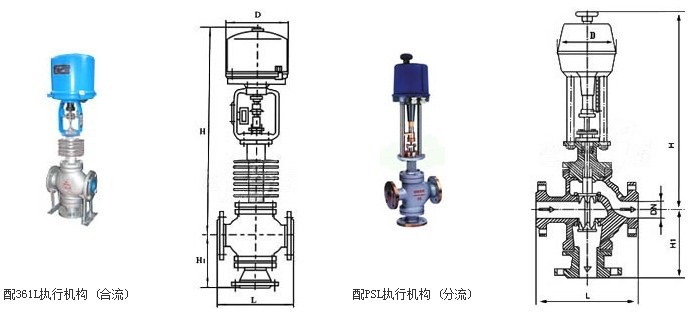

电子式电动三通调节阀 外形尺寸
|
公称通径(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
|
L(mm)
|
PN1.6MPa
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
640
|
740
|
|
|
PN4.0MPa
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
660
|
760
|
||
|
PN6.4MPa
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
770
|
||
|
H1(mm)
|
PN1.6MPa
|
140
|
150
|
160
|
180
|
200
|
220
|
220
|
256
|
278
|
322
|
465
|
580
|
|
|
PN4.0MPa
|
150
|
160
|
170
|
190
|
220
|
232
|
256
|
295
|
313
|
372
|
474
|
585
|
||
|
PN6.4MPa
|
160
|
170
|
180
|
200
|
220
|
242
|
266
|
300
|
318
|
382
|
474
|
585
|
||
|
配PSL
|
H(mm)
|
普通型
|
775
|
781
|
775
|
790
|
819
|
820
|
810
|
917
|
927
|
947
|
1252
|
1545
|
|
散热片型
|
905
|
911
|
905
|
920
|
766
|
983
|
973
|
1116
|
1126
|
1144
|
1805
|
1825
|
||
|
D(mm)
|
176
|
|||||||||||||
|
重量(KG)
|
61.5
|
64.5
|
69.5
|
76.5
|
109
|
132
|
164
|
207
|
267
|
395
|
430
|
480
|
||
|
配361L
|
H(mm)
|
普通型
|
538
|
544
|
660
|
675
|
744
|
745
|
735
|
972
|
982
|
1027
|
1204
|
1265
|
|
散热片型
|
668
|
674
|
790
|
805
|
691
|
908
|
898
|
1171
|
1181
|
1224
|
1440
|
1502
|
||
|
D(mm)
|
225
|
310
|
||||||||||||
|
重量(KG)
|
69
|
72
|
85
|
92
|
124
|
147
|
179
|
260
|
320
|
448
|
627
|
780
|
||
注：公称通径小于80的分流阀采用同口径的合流阀代替
