ZJHPF46气动薄膜衬氟调节阀
执行机构配置 型号 ZHA-22 ZHB-22 ZHA-23 ZHB-23 ZHB-34 ZHB-34 ZHA-45 ZHB-45 有效面积cm2 350 350 560 900 行程mm 16 25 40 60 弹簧范围KPa 20～100(标准):40～200; 80～240; 20～60; 60～100 允许压差 供气压力 弹簧范围...
免费询价
24小时免费质询电话13771248999
- 产品详情
执行机构配置
|
型号
|
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
|
有效面积cm2
|
350
|
350
|
560
|
900
|
|
行程mm
|
16
|
25
|
40
|
60
|
|
弹簧范围KPa
|
20～100(标准):40～200;
80～240; 20～60; 60～100 |
|||
允许压差
|
供气压力
|
弹簧范围
|
允许压差
|
|||||||||
|
公称通径
|
|||||||||||
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|||
|
1.4
|
0.2～1.0
|
16
|
16
|
8
|
5
|
5
|
3
|
2.5
|
2
|
1.2
|
|
|
4.0
|
0.8～2.4
|
16
|
16
|
16
|
12
|
11
|
7
|
6.5
|
4.5
|
2.8
|
|
性能
泄漏量:小于阀额定容量的0.01%
回差:带定位器：小于全行程的1%
基本误差:带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料
可调范围 30：1
泄漏量:小于阀额定容量的0.01%
回差:带定位器：小于全行程的1%
基本误差:带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料
可调范围 30：1
Kv值和行程
|
公称通径
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
||||||||
|
阀座直径
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
Kv值
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.2
|
2.0
|
3.2
|
5.0
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
|
额定行程
|
10
|
16
|
25
|
40
|
60
|
|||||||||||||

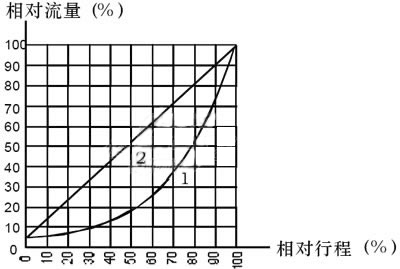

流量特性曲线
1、等百分比特性
2、线性特性
2、线性特性
外形尺寸
|
公称通径
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
L
|
116
|
180
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
480
|
|
A
|
267
|
267
|
267
|
267
|
267
|
267
|
350
|
350
|
350
|
470
|
|
H
|
401
|
445
|
485
|
495
|
523
|
532
|
697
|
699
|
699
|
817
|
|
H1
|
50
|
65
|
70
|
80
|
71
|
88
|
102
|
140
|
170
|
190
|
